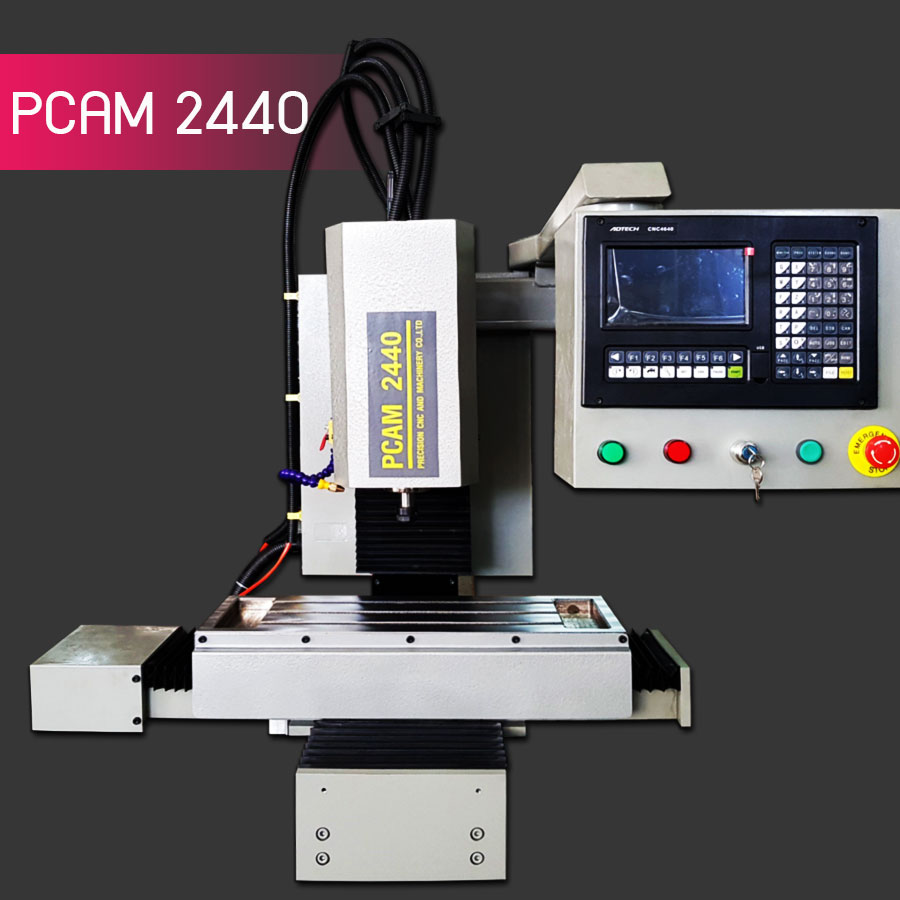

เครื่อง MILLING CNC (มิลลิ่งซีเอ็นซี) รุ่น 2440S

เครื่อง milling cnc (มิลลิ่งซีเอ็นซี)

PCAM 2440S

Milling CNC PCAM 2440S เครื่องมิลลิ่งระบบ CNC เครื่องกัดซีเอ็นซีความแม่นยำสูง สามารถกัดงานหนักได้ สามารถทำงานติดต่อกันได้นาน สามารถติดตั้งระบบหล่อลื่นและระบบหล่อเย็นได้จากการติดตั้งตู้สำหรับทำงานหนัก สามารถกัดงาน เหล็ก, อลูมิเนียม, ไม้ และพลาสติก

ขอขอบคุณสถาบันวิจัยดาราศาสตร์แห่งชาติ (องค์การมหาชน) และพนักงานทุกท่าน ที่ไว้วางใจสั่งเครื่อง PCAM2440 กับบริษัทเราค่ะ ทางสถาบันได้ใช้เครื่อง CMM ซึ่งเป็นเครื่องที่ใช้วัดความคลาดเคลื่อนของชิ้นงาน ทดสอบความคลาดเคลื่อนกับชิ้นงานที่ได้จากเครื่อง PCAM2440 ของเราได้ผลดังนี้

เป็นเครื่อง Milling CNC ขนาดปานกลาง กัดงานหนักได้ แม่นยำ เหมาะสำหรับธุรกิจ SME ที่ต้องการเครื่องแม่นยำในราคาที่สุดคุ้ม เหมาะสำหรับงานแทบทุกประเภท ในราคาสุดคุ้ม

ตัวเครื่อง ลูกค้าสามารถเลือก

ไม่มีตู้
No Cover

ตู้เต็มระบบ
Full Cover

ตู้ความปลอดภัยสูง
High Security Cover

อุปกรณ์ ลูกค้าสามารถเลือก

เครื่อง milling cnc 2440 step/servo motor
เครื่อง milling cnc 2440 spindle, ball screw, linear guide
เครื่อง milling cnc 2440 controller

อุปกรณ์ ที่สามารถติดตั้งเพิ่ม

แกนที่ 4 สำหรับกัดงาน 3 มิติ

แกนที่ 4 สำหรับ เครื่อง milling cnc

Coolant (ระบบน้ำวน) / High torque spindle motor (หัวกัดพลังสูงสำหรับงานหนัก)

Auto Tool Change (ระบบเปลี่ยนทูลอัตโนมัติ)

Auto toolchangerYes
Auto toolchanger TypeUmbrella type
Number of tool6-12 Tools
Toolchange time2 second per tool
Power 380V 50Hz
Pneumatic3 bar
Rotating motorGear motor
Arbor typeISO20 ER20

คลิปการใช้เครื่อง กัดงานไม้พลาสวูด

คลิปการใช้เครื่อง กัดงานอลูมิเนียมงาน 2D และ 2.5D

คลิปการใช้เครื่อง กัดงานอลูมิเนียมงาน 3D

MACHINE OVERVIEW (รายละเอียดเบื้องต้นของเครื่อง)

Size
(ขนาด)

Midsize
ขนาดกลาง

Type of material
(กลึงงานประเภท)

Steel / Aluminum / Wood / Plastic / Etc.
เหล็ก/ อลูมิเนียม/ไม้/พลาสติก/และอื่นๆ

Feature
(จุดเด่น)

Precision CNC milling machine / Heavy load / Long working hour / Lubrication system / Coolant system
เครื่องกัดซีเอ็นซีความแม่นยำสูง สามารถกัดงานหนักได้ สามารถทำงานติดต่อกันได้นาน สามารถติดตั้งระบบหล่อลื่นและระบบหล่อเย็นได้จากการติดตั้งตู้สำหรับทำงานหนัก

Accuracy / Precision
(ความละเอียด/ แม่นยำ)

High
สูง

Durability
(ความแข็งแรง)

Very high
สูงมาก

Speed
(ความเร็ว)

High
สูง

Product quality
(คุณภาพเครื่อง)

High
สูง

SPECIFICATION (รายละเอียดของเครื่อง)

Workspace (พื้นที่ทำงาน)200 x 400 x 200 mm
X movement (ระยะเคลื่อนที่แกน X)400 mm
Y movement (ระยะเคลื่อนที่แกน Y)200 mm
Z movement (ระยะเคลื่อนที่แกน Z)200 mm
X rapid feed (ความเร็วเคลื่อนแกนสูงสุด X)8000 mm/min
Y rapid feed (ความเร็วเคลื่อนแกนสูงสุด Y)8000 mm/min
Z rapid feed (ความเร็วเคลื่อนแกนสูงสุด Z)6000 mm/min
Table size (ขนาดโต๊ะทำงาน)200 x 600 mm
Feed system (ระบบส่งกำลัง)Ball screw / Linear guide
X axis motor (มอเตอร์แกน X)Servo motor
Y axis motor (มอเตอร์แกน Y)Servo motor
Z axis motor (มอเตอร์แกน Z)Servo motor
Minimum movement precision (ระยะการเดินน้อยที่สุดที่สั่งการได้)0.001 mm
Repeatability accuracy (ความแม่นยำการเดินซ้ำ)0.01 mm
Handheld (แฮนเฮลล์)Yes
Cover (ตู้ป้องกันเศษ)No
Coolant system (ระบบน้ำหล่อเย็น)No
Lubricant system (ระบบน้ำมันหล่อลื่นราง)No
Axis safety (ระบบป้องกันแกน)Yes
Spindle safety (ระบบป้องกันหัวจับ)Yes
Home switch (เซนเซอร์เข้าตำแหน่งอ้างอิง)X  Y  Z
Input power (ไฟเลี้ยง)220 V 50Hz
Spindle speed (ความเร็วหัวจับ)6,000-24,000 RPM
Spindle motor power (กำลังมอเตอร์หัวกัด)2.2 kWatt

PCAM FEATURE FOCUS

ระบบ CNC

ควบคุมการทำงานด้วยโค๊ดคอมพิวเตอร์ สามารถทำงานได้รวดเร็ว แม้ไม่ใช่ช่างที่ชำนาญงาน โดยการเขียนโค๊ดเพียงครั้งเดียว

ระบบไฟฟ้า ECAM

เป็นระบบไฟฟ้าที่พัฒนาโดย PCAM บำรุงรักษาง่าย ดูแลได้ตลอด ไม่ต้องรอช่างจากต่างประเทศ หากระบบมีปัญหา

ระบบหัวกัดความเร็วสูง

ด้วยความเร็วสูง และกำลัง 3 แรงม้า โดยที่ความเร็วปรับได้ถึง 24,000 RPM ทำให้ กัดงานได้ผิวงานละเอียด สวยงาม เหมาะกับ วัตถุดิบเกือบทุกรูปแบบ

ระบบระบายความร้อนด้วยน้ำในหัวกัด

ทำให้ทำงานติดต่อกันได้เป็นระยะเวลานาน อย่างน้อย 6-8 ชั่วโมง

FREE ACCESSORIES (อุปกรณ์ที่แถมเมื่อซื้อเครื่อง)

ดอกกัดมูลค่า 1500 บาท

ประแจปากตาย 2 ชิ้น

ประแจ 6 เหลี่ยม

กล่องเครื่องมือ

การรับประกันเมื่อซื้อเครื่อง

มอเตอร์ 3 เดือน

ตัวเครื่องและระบบไฟฟ้า ประกัน 1 ปี

การอบรมเมื่อซื้อเครื่อง

อบรมฟรีโดยวิศวกรหลังจากส่งงาน 1 ครั้ง

รบกวนลูกค้าแจ้งจำนวนผู้เข้าอบรมกับทางบริษัทก่อน

อบรมฟรีที่บริษัท PCAM หากอบรมนอกสถานที่ลูกค้าจะมีค่าใช่จ่ายเพิ่มเติม

ตัวอย่างชิ้นงานอลูมิเนียมที่กัดจากเครื่อง MILLING CNC PCAM 2440S
