เครื่อง MILLING CNC (มิลลิ่งซีเอ็นซี) รุ่น VMC3050 FC

เครื่อง MILLING CNC (มิลลิ่งซีเอ็นซี) รุ่น VMC3050 FC

MILLING CNC VMC3050 FC เครื่องกัดซีเอ็นซีความแม่นยำสูง สามารถกัดงานหนักมากได้ สามารถทำงานติดต่อกันได้นาน มีระบบหล่อลื่นราง มีระบบน้ำหล่อเย็นขณะกัดงาน หัวกัดมีความแรงสูง มีตู้ป้องกัน แข็งแรงและมีความสามารถในการกัดงานที่สูงทั้งงานประเภทโลหะ ไม้ สแตนเลส เหล็ก อลูมิเนียม หรือ พลาสติก กัดได้ทั้งงาน 2D 2.5D 3D เหมาะกับ ทุกๆบริษัทหรือองค์กรที่ต้องการเครื่อง CNC ความสามารถสูงแต่ราคาย่อมเยาว์ โดยเครื่องสามารถกัดงานหนักและเร็วได้ในขณะเดียวกันความแม่นยำก็ยังคงอยู่ในมาตรฐานที่ตั้งไว้

AVAILABLE OPTIONS (อุปกรณ์ที่สามารถติดตั้งเพิ่มเติม)

4th axis / Auto Tool Change

ตัวอย่างการกัดงานอลูมิเนียมและเหล็ก จากเครื่อง MILLING CNC PCAM VMC3050

กัดโมลเหล็ก
จากเครื่อง MILLING CNC รุ่น PCAM 3050

กัดเหล็ก โดยใช้ดอกกัดจีน เครื่อง Milling CNC 3050 + แกน 4

เครื่อง MILLING CNC 3050 + AUTO TOOL CHANGE

เครื่อง MILLING CNC 3050 + AUTO TOOL CHANGE

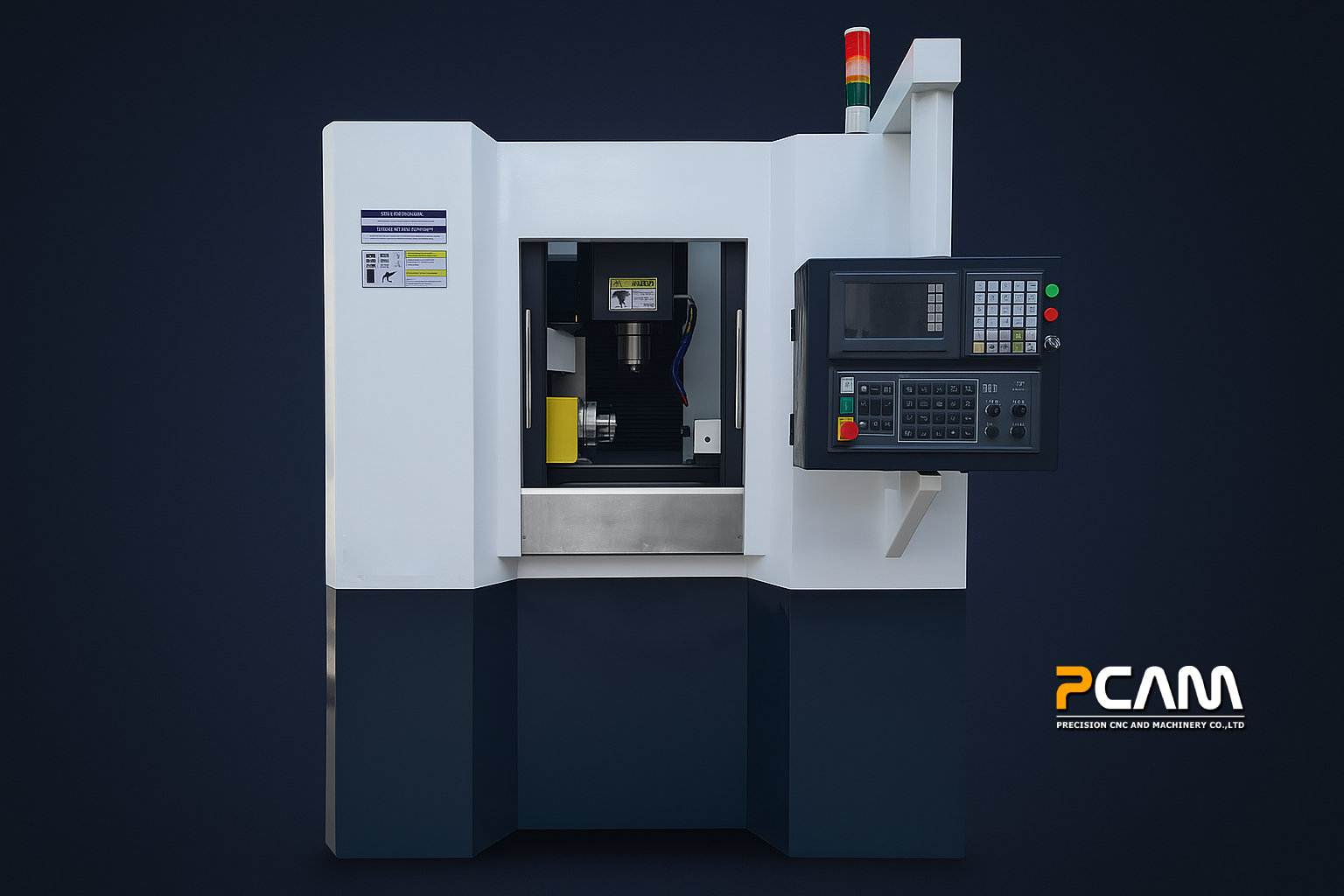

ลักษณะภายนอกเครื่อง MILLING CNC 3050 + AUTO TOOL CHANGE + 4 AXIS

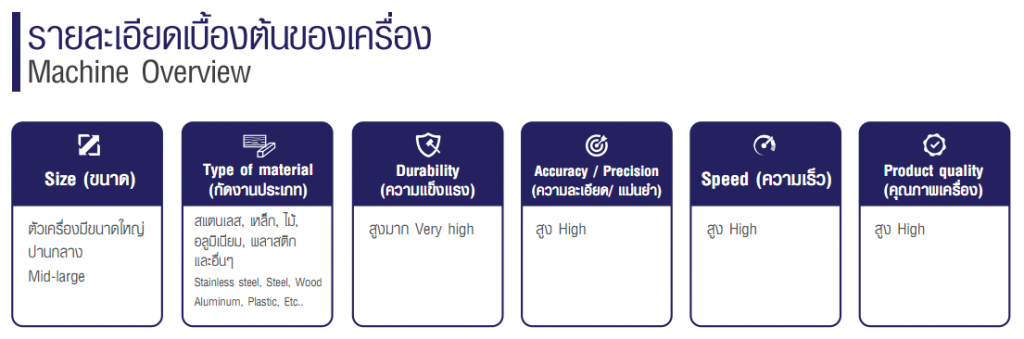

Machine Overview (รายละเอียดเบื้องต้นของเครื่อง)

Size (ขนาด)Mid – Large (ใหญ่ปานกลาง)
Type of material (กลึงงานประเภท)Stainless steel / Steel / Aluminum / Wood / Plastic / Etc.
สแตนเลส / เหล็ก/ อลูมิเนียม/ไม้/พลาสติก/และอื่นๆ
Feature (จุดเด่น)High Precision CNC milling machine / Very heavy load / Long working hour / Lubrication system / Coolant system / High torque / Full Cover
(เครื่องกัดซีเอ็นซีความแม่นยำสูง สามารถกัดงานหนักมากได้ สามารถทำงานติดต่อกันได้นาน มีระบบหล่อลื่นราง มีระบบน้ำหล่อเย็นขณะกัดงาน หัวกัดมีความแรงสูง มีตู้ป้องกัน)
Accuracy / Precision (ความละเอียด/ แม่นยำ)High (สูง)
Durability (ความแข็งแรง)Very high (สูงมาก)
Speed (ความเร็ว)High (สูง)
Product quality (คุณภาพเครื่อง)High (สูง)

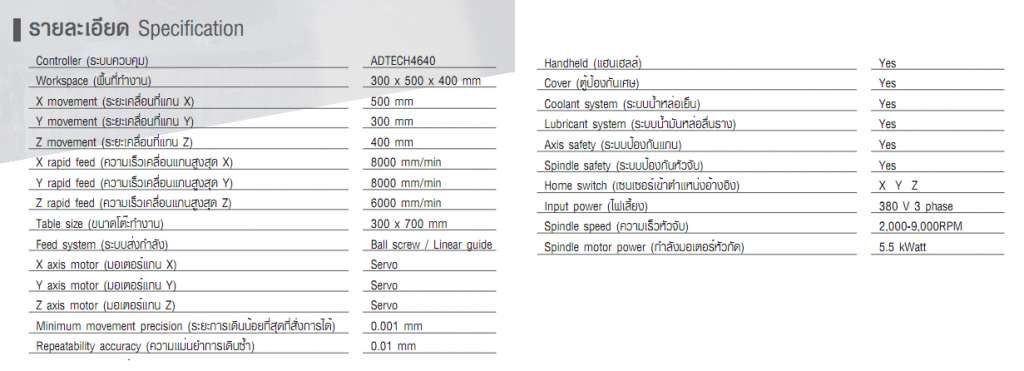

รายละเอียด Milling CNC PCAM VMC3050 FC

Controller (ระบบควบคุม)ADTECH4640
Workspace (พื้นที่ทำงาน)300 x 500 x 400 mm
X movement (ระยะเคลื่อนที่แกน X)500 mm
Y movement (ระยะเคลื่อนที่แกน Y)300 mm
Z movement (ระยะเคลื่อนที่แกน Z)400 mm
X rapid feed (ความเร็วเคลื่อนแกนสูงสุด X)8000 mm/min
Y rapid feed (ความเร็วเคลื่อนแกนสูงสุด Y)8000 mm/min
Z rapid feed (ความเร็วเคลื่อนแกนสูงสุด Z)6000 mm/min
Table size (ขนาดโต๊ะทำงาน)300 x 700 mm
Feed system (ระบบส่งกำลัง)Ball screw / Linear guide
X axis motor (มอเตอร์แกน X)Servo
Y axis motor (มอเตอร์แกน Y)Servo
Z axis motor (มอเตอร์แกน Z)Servo
Minimum movement precision (ระยะการเดินน้อยที่สุดที่สั่งการได้)0.001 mm
Repeatability accuracy (ความแม่นยำการเดินซ้ำ)0.01 mm
Handheld (แฮนเฮลล์)Yes
Cover (ตู้ป้องกันเศษ)Yes
Coolant system (ระบบน้ำหล่อเย็น)Yes
Lubricant system (ระบบน้ำมันหล่อลื่นราง)Yes
Axis safety (ระบบป้องกันแกน)Yes
Spindle safety (ระบบป้องกันหัวจับ)Yes
Home switch (เซนเซอร์เข้าตำแหน่งอ้างอิง)X Y Z
Input power (ไฟเลี้ยง)380 V 3 phase
Spindle speed (ความเร็วหัวจับ)2,000-9,000RPM
Spindle motor power (กำลังมอเตอร์หัวกัด)5.5 kWatt
3050option

PCAM FEATURE FOCUS

  • ระบบ CNC คอนโทรลเลอร์ : ควบคุมตัวเครื่องด้วยระบบควบคุมสำหรับ CNC โดยเฉพาะ ทำให้ตัวเครื่องมีความเสถียรเหมาะกับการทำงานที่จำเป็นต้องใช้เวลานานหรือต้องการความละเอียดสูง
  • ระบบ CNC : ควบคุมการทำงานด้วยโค๊ด สามารถทำงานได้รวดเร็ว แม้ไม่ใช่ช่างที่ชำนาญงาน โดยการเขียนโค๊ดเพียงครั้งเดียว
  • ระบบไฟฟ้า ECAM : เป็นระบบไฟฟ้าที่พัฒนาโดย PCAM บำรุงรักษาง่าย ดูแลได้ตลอด ไม่ต้องรอช่างจากต่างประเทศ หากระบบมีปัญหา
  • ระบบหัวกัดความเร็วสูง : ด้วยความเร็วสูง และกำลัง 7 แรงม้า โดยที่ความเร็วปรับได้ถึง 9,000 RPM ทำให้ กัดงานได้ผิวงานละเอียด สวยงาม เหมาะกับ วัตถุดิบประเภทโลหะเช่นเหล็ก อลูมิเนียม รวมไปถึงไม้ พลาสติคและอคิลิค อีกด้วย
  • ระบบระบายความร้อนด้วยน้ำในหัวกัด : ทำให้ทำงานติดต่อกันได้เป็นระยะเวลานาน อย่างน้อย 6-8 ชั่วโมง
  • ระบบถ่วง : เครื่องจักรถูกออกแบบมาให้ทำงานหนักหัวกัดจึงมีน้ำหนักมาก ระบบถ่วงน้ำหนักจึงออกแบบมาเพื่อลดการทำงานของมอเตอร์

FREE ACCESSORIES

  • ดอกกัดมูลค่า 5000 บาท
  • ชุด Collet ครบเซต
  • ประแจขันหัวกัด
  • ประแจ 6 เหลี่ยม
  • กล่องเครื่องมือ

การรับประกัน

  • มอเตอร์ 3 เดือน
  • ตัวเครื่องและระบบไฟฟ้า ประกัน 1 ปี

การอบรม

  • อบรมฟรีโดยวิศวะกรหลังจากส่งงานแล้ว 1 ครั้ง
  • รบกวนลูกค้าแจ้งจำนวนผู้เข้าอบรมกับทางบริษัทก่อน
  • อบรมฟรีที่บริษัท PCAM หากอบรมนอกสถานที่ลูกค้าจะมีค่าใช่จ่ายเพิ่มเติม
